Создание анализатора ImageExpert™ Sample 2 продиктовано стремлением упростить и автоматизировать анализ различных структур в тех случаях, когда нормативная документация предполагает визуальное сравнение поля зрения со шлифа с предоставляемыми эталонами или размерной сеткой.

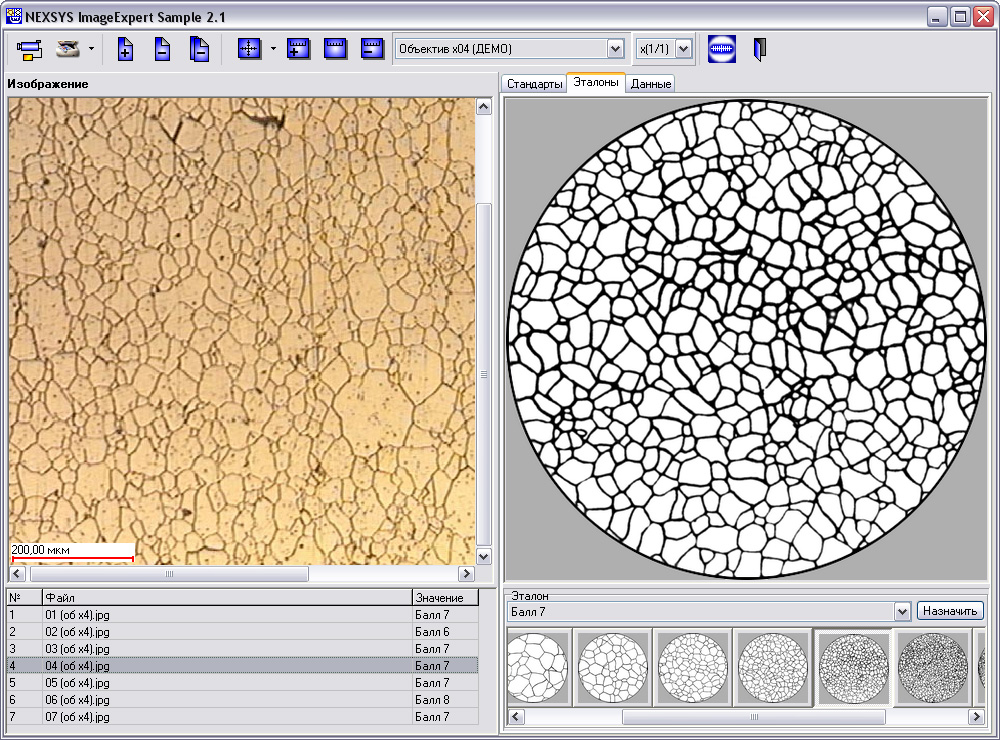

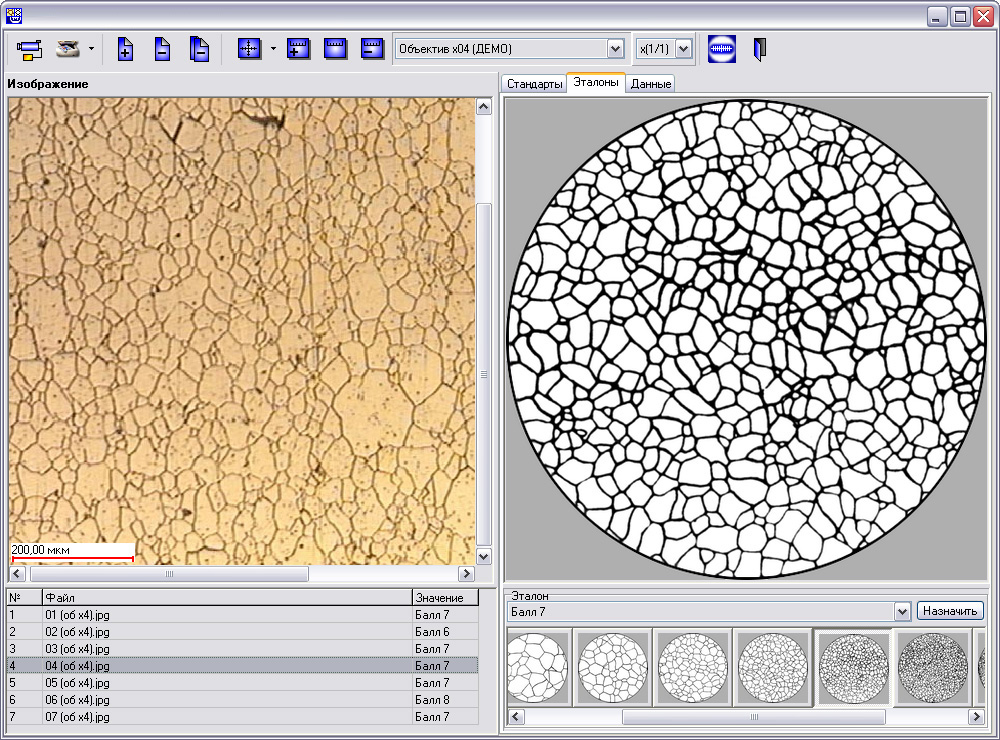

ImageExpert™ Sample 2 предоставляет возможность хранить в компьютере требуемые эталонные шкалы, получать и сохранять изображения структур со шлифа, наблюдать на экране монитора одновременно анализируемую структуру и эталон, назначая этой структуре соответствующий балл и, наконец, накапливать статистику и формировать отчёт по серии полей зрения.
В случае работы программы на режимных предприятиях, эталонные шкалы могут представлять секретную информацию. Анализатор позволяет хранить и использовать такие шкалы в закодированном состоянии, что делает невозможным их просмотр посторонними лицами при отсутствии персонального электронного ключа защиты.
Обязательная процедура начальной калибровки аппаратно-программного комплекса при его установке обеспечивает адекватность при последующем анализе. При этом, используя калибровочные масштабные коэффициенты, программа автоматически согласует масштабы анализируемого и эталонного изображения. Если при сравнении согласованных по масштабу изображения и эталона их внешние размеры отличаются значительно, необходимо при съёмке на использовать другой объектив.
В случае использования видеокамер, увеличение, как правило, определяется только выбором объектива, поэтому калибровка проводится однократно для каждой конфигурации, и при ежедневной работе оператору достаточно выбрать соответствующий объективу пункт меню масштабов с предварительно сохранённой калибровочной информацией.
Комплекты эталонных шкал этих стандартов поставляются для конкретного пользователя отдельно от программы анализа. Все предлагаемые комплекты эталонов отличаются высоким качеством и полностью соответствуют оригинальным печатным шкалам.

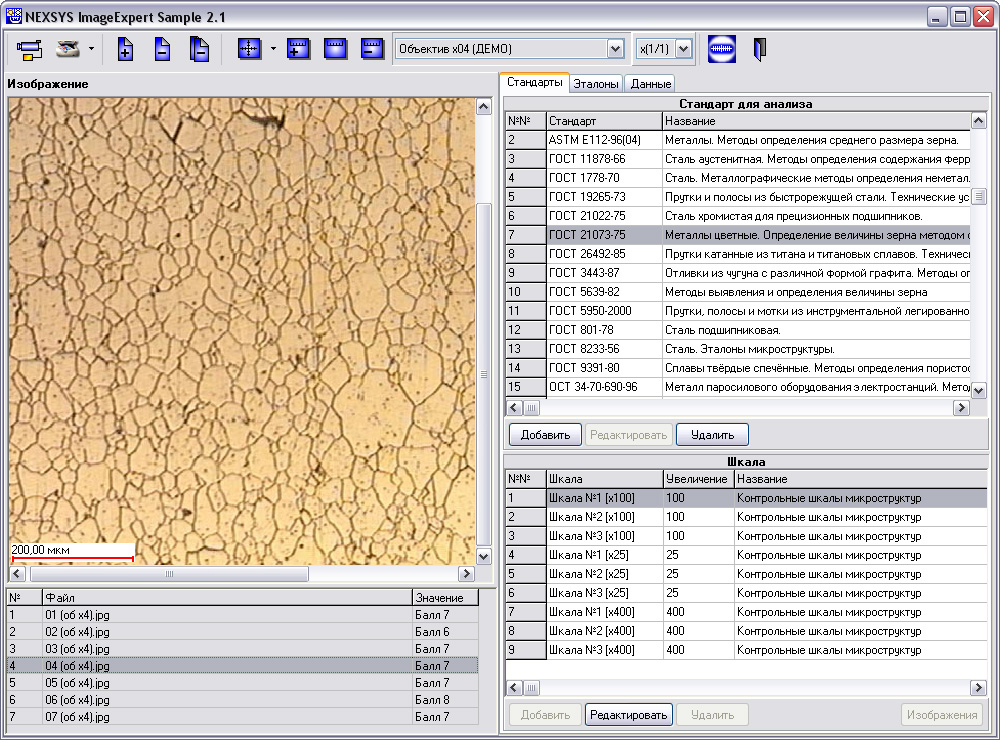

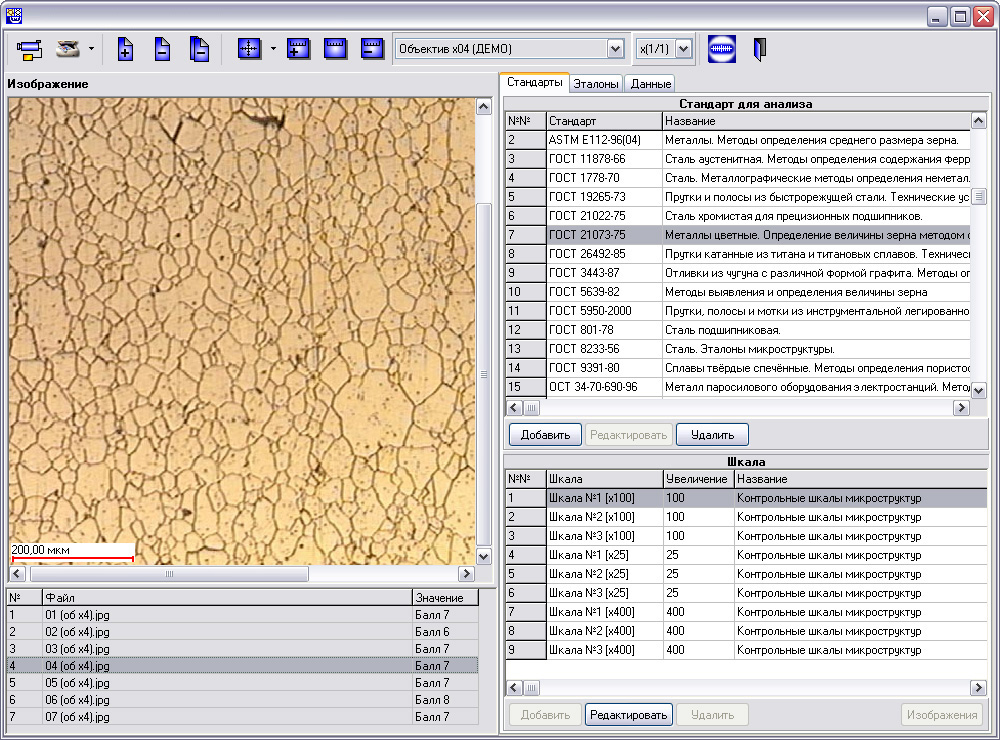

Наряду с поставляемыми готовыми шкалами стандартов, пользователь имеет возможность формировать в программе комплект эталонов самостоятельно на основе требуемой нормативной документации. В настоящее время доступны следующие стандарты:
| ГОСТ 801-78 | Сталь подшипниковая. Технические условия. |
| ГОСТ 1435-99 | Прутки, полосы и мотки из инструментальной нелегированной стали. |
| ГОСТ 1778-70 | Сталь. Металлографические методы определения неметаллических включений. |
| ГОСТ 3443-87 | Отливки из чугуна с различной формой графита. Методы определения структуры. |
| ГОСТ 5639-82 | Стали и сплавы. Методы выявления и определения величины зерна. |
| ГОСТ 5640-68 | Сталь. Металлографический метод оценки микроструктуры листов и ленты. |
| ГОСТ 5950-2000 | Прутки, полосы и мотки из инструментальной легированной стали. |
| ГОСТ 8233-56 | Сталь. Эталоны микроструктуры. |
| ГОСТ 9391-80 | Сплавы твёрдые спечённые. Методы определения пористости и микроструктуры. |
| ГОСТ 11878-66 | Сталь аустенитная. Методы определения содержания ферритной фазы в прутках. |
| ГОСТ 19265-73 | Прутки и полосы из быстрорежущей стали. Технические условия. |
| ГОСТ 21022-75 | Сталь хромистая для прецизионных подшипников. Технические условия. |
| ГОСТ 21073-75 | Металлы цветные. Определение величины зерна методом сравнения со шкалой микроструктур. |
| ГОСТ Р ИСО 4967-2015 | Сталь. Определение содержания неметаллических включений. Металлографический метод с использованием эталонных шкал. |
| ASTM E 112-96 | Металлы. Методы определения среднего размера зерна. |

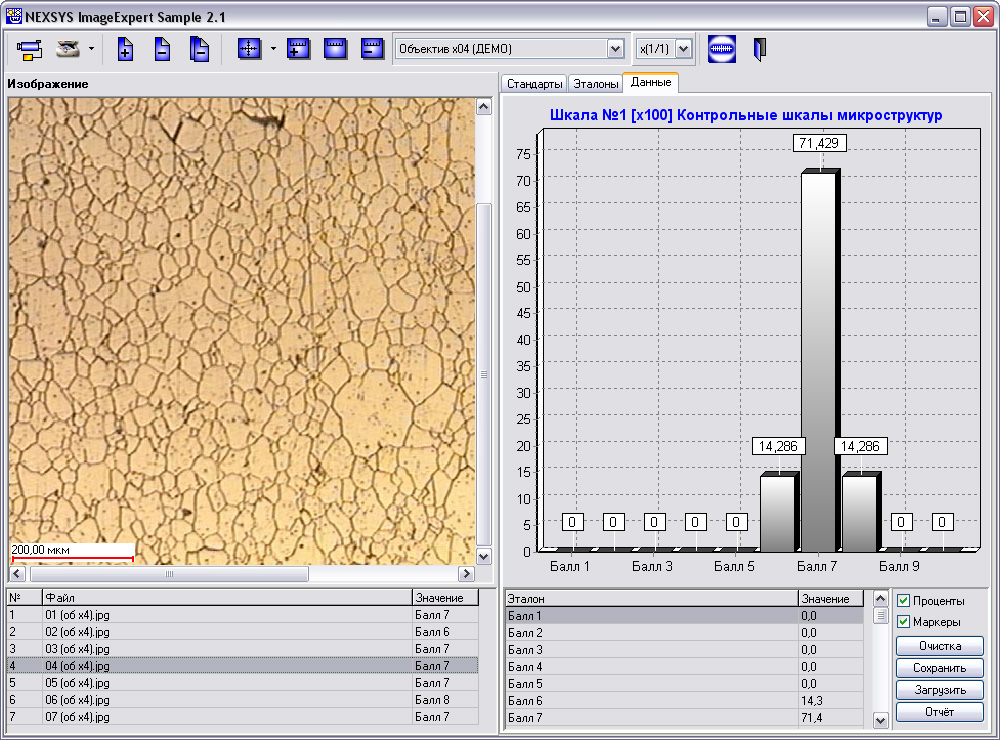

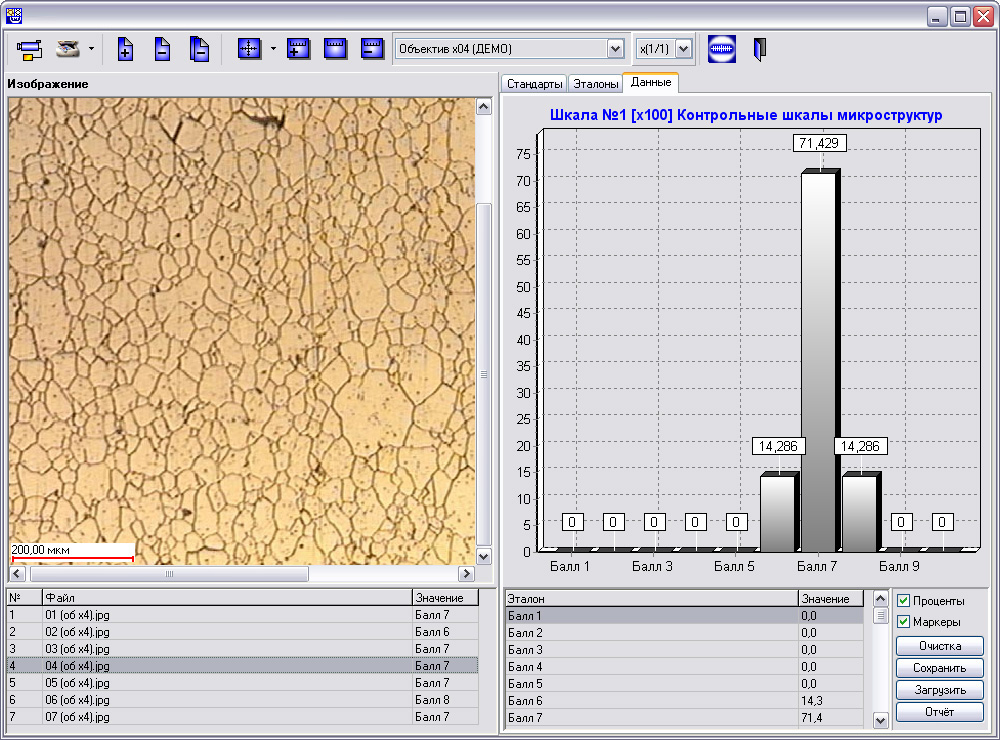

На основе проведённого сравнительного анализа формируется отчёт, включающий статистические параметры, гистограммы распределения в терминах требуемого стандарта, а также исходное изображение с мерным отрезком и печатным увеличением. Отмеченные оператором элементы экспортируются в документ Microsoft Word, что позволяет перед выводом на печать вносить в него необходимые комментарии и производить окончательное форматирование в соответствии с требованиями нормативной документации конкретного предприятия.
Возможность использования программы определяется наличием у пользователя системы получения и ввода графических изображений с микроскопа в компьютер. ImageExpert™ Sample 2 поддерживает широкий спектр видеокамер, имеющих стандартные программные интерфейсы Windows TWAIN или DirectShow. Мастер съёмки в программе отображает «живое» изображение шлифа на экране компьютера, избавляя пользователя от зрительной нагрузки при попеременном просмотре эталонной структуры на плакате и реального изображения в окуляре микроскопа. Это особенно важно при долговременной работе.
Лёгкость метода сравнения с эталонами в сочетании с простотой работы с программой позволяют быстро освоить необходимые навыки анализа и применять программу для ежедневного экспрессного анализа структур.
